直線模組性能的檢測項目與方法
發布時間：2019-01-18 點擊次數：2745

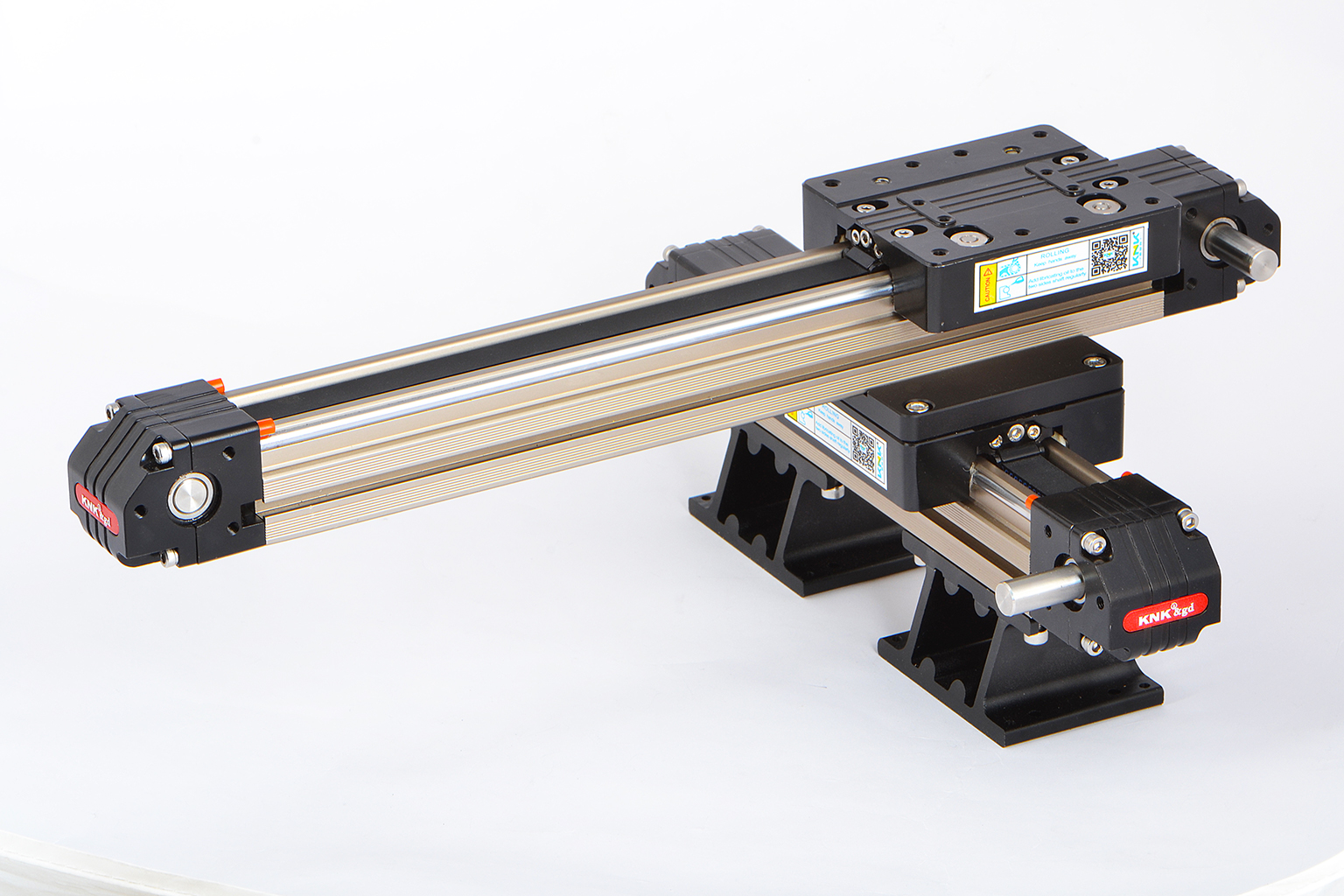

工業機械中常稱呼的直線模組是一種直線傳動的機械零件，直線模組應用領域廣、模組組裝簡易、精密度也較高，但直線模組也僅是一種機械部件，長期的運轉所產出的振動也會使其精確度發生改變。因此，需求定時檢測其精確度是否還在起先預設的精度。那么，該如何對直線模組的精度進行丈量呢？
參數一：定位精確度
在對直線模組進行精度測量時以其最大行程為基準長度，然后以從基準開端向?qū)嶋H移動的距離與指令值之間的最大誤差的絕對值來作為他的定位精度。
參數二：游隙
直線模組精度的丈量要先對內滑塊給予進給，以滑塊剛移動時實驗指示器的讀數為基準，以此為開端，在不依賴進給設備的情況下，在與內滑塊移動方向相同的方向上施加負荷，之后以檢驗開端時的基準值與回來時方位間的差值為測定值。直線模組精度檢驗在運動部分的中央及大致兩端的方位別離進行，把所得到的數值中的最大值做為測定值。
參數三：重復定位精確度
對直線模組上的任一點在相同的方向上進行30次重復定位，再測出其距離方位，之后算出表頭讀數最大差值的二分之一作為檢驗的原則。然后，在移動距離的中央及大致兩端的方位別離進行檢測，將檢驗數值中的最大值作為測定值，用帶有正負的最大差的二分之一標明。
參數四：平行度
在優質耐用的直線模組的平臺上安放規范尺，以實驗指示器在內滑塊所能移動的范圍極限進行丈量檢驗，移動范圍極限內讀數的最大差即為測定值。
直線模組是一種自動化的機械儀器，它不如手動機械靈敏，因此在實踐工作中需求切實掌握好其精度的改變，這就需求使用以上幾種測量直線模組的辦法。一起，只有選擇質量有保證的直線模組，才能最大化地確保直線模組的基本精確度，才能發揮設備的最大使用效率。
